Введение
Терморегулирующий вентиль (ТРВ) — это ключевой элемент холодильных систем и систем кондиционирования, который отвечает за регулирование подачи хладагента в испаритель. Благодаря своей способности автоматически поддерживать оптимальные параметры работы, ТРВ обеспечивает эффективное и экономичное функционирование оборудования. В этой статье мы подробно рассмотрим устройство и принцип работы ТРВ, его виды, области применения, а также расскажем, как правильно настраивать и обслуживать этот важный компонент.
Терморегулирующий вентиль (ТРВ) — это ключевой элемент холодильных систем и систем кондиционирования, который отвечает за регулирование подачи хладагента в испаритель. Благодаря своей способности автоматически поддерживать оптимальные параметры работы, ТРВ обеспечивает эффективное и экономичное функционирование оборудования. В этой статье мы подробно рассмотрим устройство и принцип работы ТРВ, его виды, области применения, а также расскажем, как правильно настраивать и обслуживать этот важный компонент.

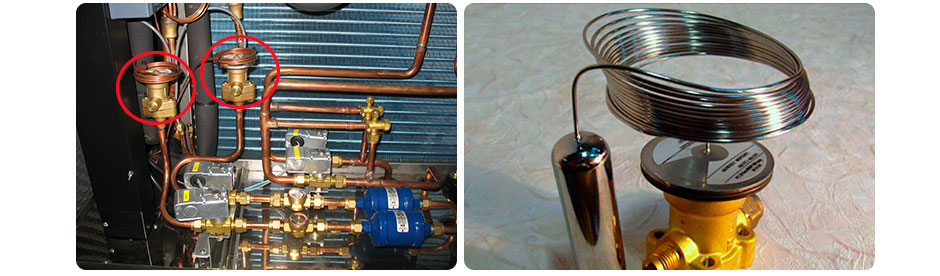

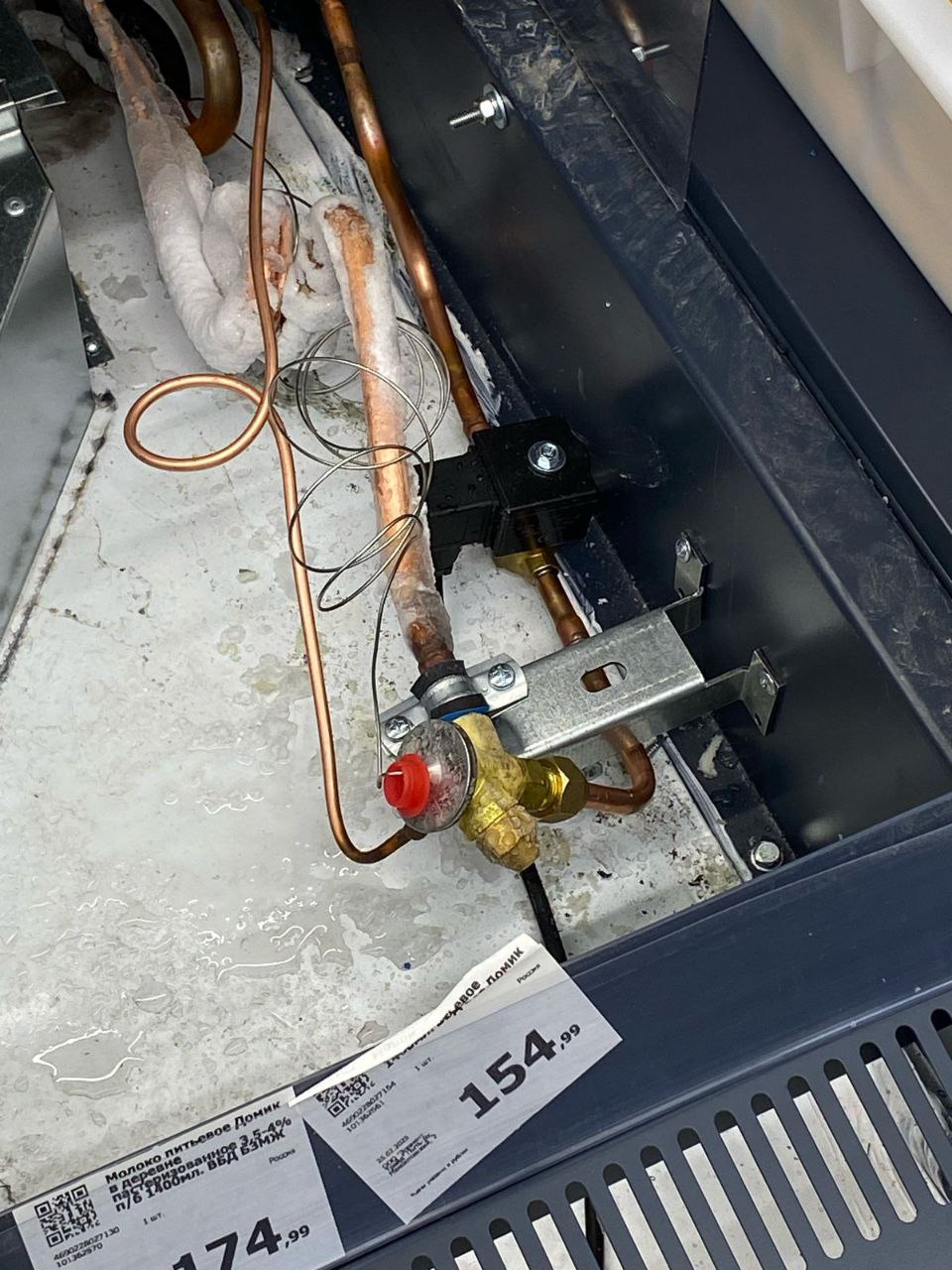

Устройство терморегулирующего вентиля
Терморегулирующий вентиль состоит из нескольких основных элементов:
Терморегулирующий вентиль состоит из нескольких основных элементов:
- Корпус
- Изготавливается из прочных материалов, устойчивых к коррозии и перепадам температур, таких как латунь или нержавеющая сталь.
- Игольчатый клапан
- Регулирует поток хладагента, изменяя площадь проходного сечения. Управляется термочувствительным элементом.
- Термочувствительный элемент (сильфон или диафрагма)
- Содержит хладагент или газ, который расширяется или сжимается в зависимости от температуры на выходе из испарителя.
- Пружина
- Обеспечивает возврат клапана в исходное положение при изменении давления.
- Капиллярная трубка
- Соединяет термочувствительный элемент с испарителем, передавая изменения температуры.
- Регулировочный винт
- Позволяет вручную настраивать степень открытия клапана для точной регулировки.
Принцип работы ТРВ
Принцип работы терморегулирующего вентиля основан на изменении давления в термочувствительном элементе, которое зависит от температуры на выходе из испарителя. Процесс можно описать следующим образом:
Принцип работы терморегулирующего вентиля основан на изменении давления в термочувствительном элементе, которое зависит от температуры на выходе из испарителя. Процесс можно описать следующим образом:
- Измерение температуры
- Термочувствительный элемент, расположенный на выходе из испарителя, измеряет температуру хладагента.
- Реакция на изменение температуры
- Если температура повышается, хладагент в термочувствительном элементе расширяется, увеличивая давление на диафрагму или сильфон. Это приводит к открытию клапана и увеличению подачи хладагента.
- Снижение температуры
- При снижении температуры давление в термочувствительном элементе уменьшается, и клапан частично закрывается, уменьшая поток хладагента.
- Поддержание оптимальных параметров
- Таким образом, ТРВ автоматически регулирует подачу хладагента, поддерживая стабильную температуру в испарителе.
Виды терморегулирующих вентилей
- По типу термочувствительного элемента
- С сильфоном: используется в системах с низким и средним давлением.
- С диафрагмой: применяется в системах с высоким давлением.
- По типу регулировки
- Внутренняя регулировка: настройка осуществляется внутри корпуса.
- Внешняя регулировка: настройка выполняется с помощью регулировочного винта снаружи.
- По типу хладагента
- Для фреона (R22, R134a, R404A, R407C, R410A).
- Для аммиака (NH3).
- Для углекислого газа (CO2).
- По назначению
- Для кондиционеров.
- Для холодильных установок.
- Для тепловых насосов.

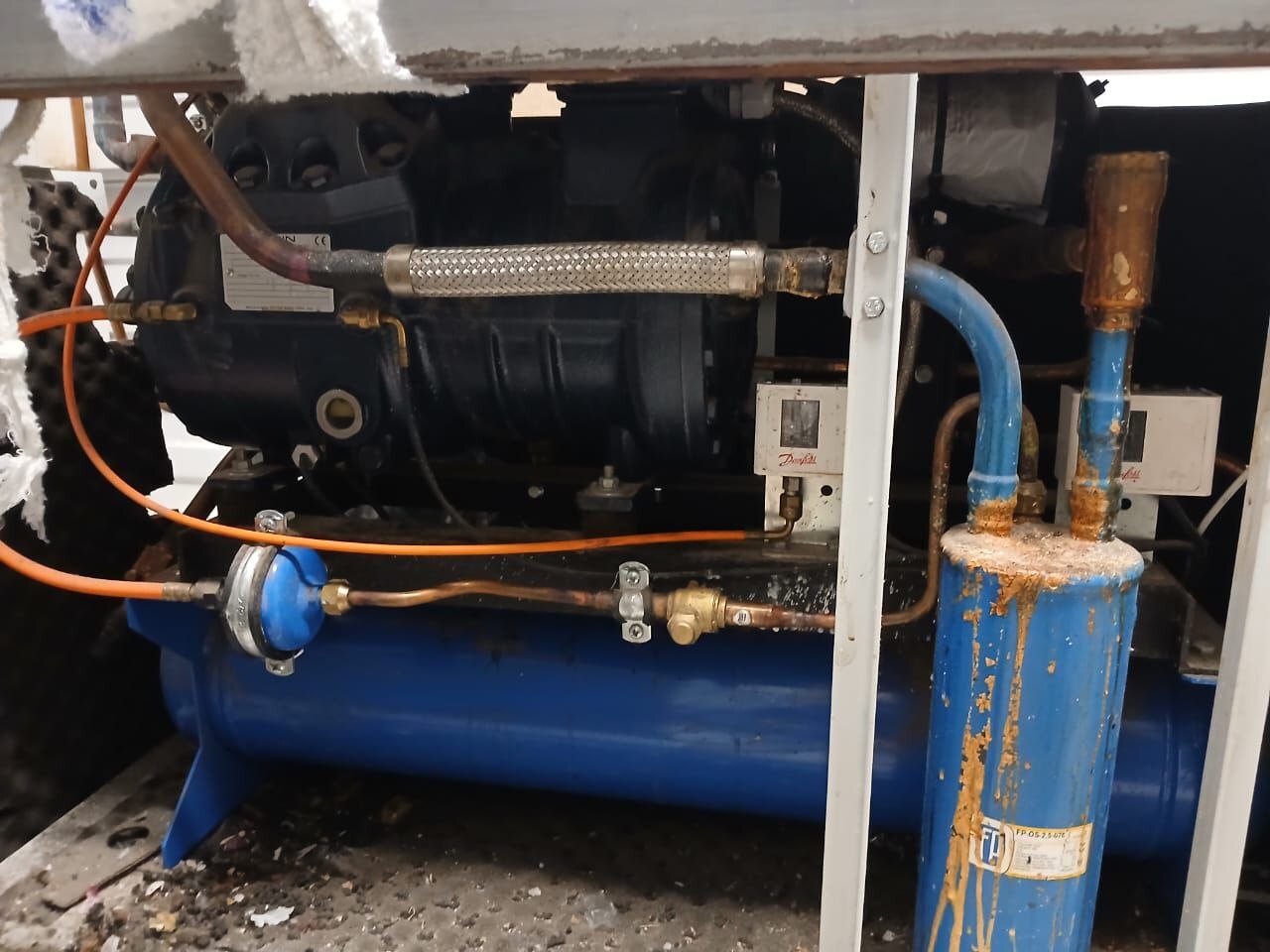

Области применения ТРВ

Терморегулирующие вентили широко используются в различных отраслях:
- Бытовые и промышленные кондиционеры
- ТРВ обеспечивает эффективное охлаждение и предотвращает обмерзание испарителя.
- Холодильные установки
- Используется в холодильниках, морозильных камерах и промышленных холодильных системах.
- Тепловые насосы
- ТРВ регулирует подачу хладагента в зависимости от режима работы (обогрев или охлаждение).
- Пищевая промышленность
- Применяется в системах охлаждения для хранения продуктов.
- Медицинская техника
- Используется в холодильных установках для хранения лекарств и вакцин.

Настройка терморегулирующего вентиля
Настройка ТРВ выполняется для обеспечения оптимальной работы системы. Основные этапы:
Обслуживание терморегулирующего вентиля
Регулярное обслуживание ТРВ позволяет продлить срок его службы и избежать поломок. Основные этапы обслуживания:
Преимущества и недостатки ТРВ
Преимущества:
Недостатки:
Заключение
Терморегулирующий вентиль — это незаменимый элемент современных холодильных систем и кондиционеров. Его правильная настройка и регулярное обслуживание позволяют обеспечить стабильную и эффективную работу оборудования. Благодаря своей универсальности и надёжности, ТРВ продолжает оставаться важным компонентом в различных отраслях, от бытовой техники до промышленных установок.
Настройка ТРВ выполняется для обеспечения оптимальной работы системы. Основные этапы:
- Проверка давления
- Убедитесь, что давление в системе соответствует норме.
- Регулировка перегрева
- Перегрев — это разница между температурой хладагента на выходе из испарителя и температурой кипения. Оптимальный перегрев обычно составляет 4-8°C.
- Поворот регулировочного винта по часовой стрелке увеличивает перегрев.
- Поворот против часовой стрелки уменьшает перегрев.
- Контроль температуры
- Используйте термометр для измерения температуры на выходе из испарителя.
- Проверка работы системы
- После настройки проверьте, как работает система, и при необходимости выполните дополнительные корректировки.
Обслуживание терморегулирующего вентиля
Регулярное обслуживание ТРВ позволяет продлить срок его службы и избежать поломок. Основные этапы обслуживания:
- Визуальный осмотр
- Проверьте корпус на наличие повреждений, утечек хладагента или коррозии.
- Очистка
- Удалите загрязнения с поверхности вентиля и капиллярной трубки.
- Проверка герметичности
- Используйте течеискатель для обнаружения утечек хладагента.
- Контроль параметров работы
- Регулярно проверяйте давление, температуру и перегрев.
- Замена изношенных деталей
- При необходимости замените термочувствительный элемент, пружину или клапан.
- Профессиональное обслуживание
- Раз в год рекомендуется проводить диагностику системы специалистами.
Преимущества и недостатки ТРВ
Преимущества:
- Автоматическая регулировка подачи хладагента.
- Повышение энергоэффективности системы.
- Защита испарителя от обмерзания.
- Долговечность и надёжность.
Недостатки:
- Высокая стоимость качественных моделей.
- Требует регулярного обслуживания.
- Сложность настройки для непрофессионалов.
Заключение
Терморегулирующий вентиль — это незаменимый элемент современных холодильных систем и кондиционеров. Его правильная настройка и регулярное обслуживание позволяют обеспечить стабильную и эффективную работу оборудования. Благодаря своей универсальности и надёжности, ТРВ продолжает оставаться важным компонентом в различных отраслях, от бытовой техники до промышленных установок.
