Принцип работы конденсатора
Конденсатор — это пассивный электронный компонент, способный накапливать и отдавать электрическую энергию. Принцип его работы основан на создании электрического поля между двумя проводящими обкладками, разделенными диэлектриком. Когда к конденсатору прикладывается напряжение, на его обкладках накапливаются равные по величине, но противоположные по знаку заряды. Энергия хранится в виде электростатического поля в диэлектрике.
Конденсатор — это пассивный электронный компонент, способный накапливать и отдавать электрическую энергию. Принцип его работы основан на создании электрического поля между двумя проводящими обкладками, разделенными диэлектриком. Когда к конденсатору прикладывается напряжение, на его обкладках накапливаются равные по величине, но противоположные по знаку заряды. Энергия хранится в виде электростатического поля в диэлектрике.
Из чего состоит конденсатор
Конденсатор состоит из следующих основных элементов:

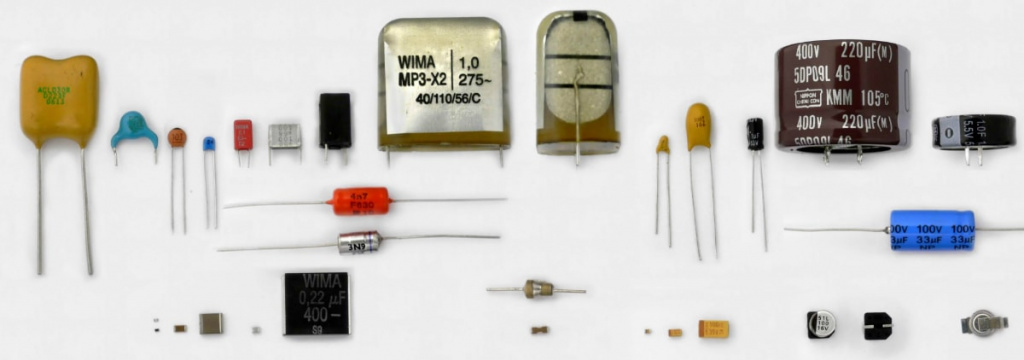

Виды конденсаторов
Конденсаторы классифицируются по типу диэлектрика и конструкции:
Конденсатор состоит из следующих основных элементов:
- Обкладки — две проводящие пластины (обычно из металла), которые накапливают заряды.
- Диэлектрик — изоляционный материал между обкладками, который предотвращает протекание тока между ними, но позволяет создавать электрическое поле.
- Корпус — защитная оболочка, которая предохраняет внутренние элементы от внешних воздействий.
Виды конденсаторов
Конденсаторы классифицируются по типу диэлектрика и конструкции:
- Керамические — используют керамику в качестве диэлектрика. Компактны и дешевы, применяются в высокочастотных цепях.
- Электролитические — имеют жидкий или твердый электролит. Обладают высокой емкостью, но полярны (требуют соблюдения полярности при подключении).
- Пленочные — диэлектрик из полимерной пленки. Используются в аудиотехнике и фильтрах.
- Танталовые — компактные и стабильные, применяются в миниатюрных устройствах.
- Слюдяные — используют слюду в качестве диэлектрика. Обладают высокой стабильностью и точностью.
- Воздушные — диэлектриком является воздух. Используются в высокочастотных устройствах.
- Переменные конденсаторы — емкость можно изменять механически, применяются в настройке радиоприемников.
Где производят конденсаторы
Конденсаторы производятся по всему миру. Крупнейшие производители:
Конденсаторы производятся по всему миру. Крупнейшие производители:
- Япония: Murata, TDK, Panasonic.
- США: Kemet, Vishay.
- Германия: Würth Elektronik, Epcos.
- Китай: множество компаний, производящих дешевые компоненты для массового рынка.
- Россия: НПО "Квант", "Элкон".
Электро схема конденсатора
На электрических схемах конденсатор обозначается двумя параллельными линиями, символизирующими обкладки. Для полярных конденсаторов (например, электролитических) добавляется знак "+" на одной из сторон.
На электрических схемах конденсатор обозначается двумя параллельными линиями, символизирующими обкладки. Для полярных конденсаторов (например, электролитических) добавляется знак "+" на одной из сторон.
Символ неполярного конденсатора:
|---| |---|
Символ полярного конденсатора:
|---| |---|
+
Применение конденсаторов
Конденсаторы используются в:
Конденсаторы — важные компоненты в электронике, без которых невозможно представить современные устройства.
Конденсаторы используются в:
- Фильтрах (сглаживание пульсаций в блоках питания).
- Таймерах и генераторах.
- Резонансных цепях.
- Накопителях энергии.
- Разделительных цепях (для блокировки постоянного тока).
- Коррекции коэффициента мощности.
Конденсаторы — важные компоненты в электронике, без которых невозможно представить современные устройства.
