Трехфазные асинхронные двигатели широко используются в промышленности и быту благодаря своей надежности, простоте конструкции и высокой эффективности. В этой статье мы рассмотрим принцип работы трехфазного двигателя, основные схемы его подключения, а также возможность подключения к однофазной сети 220 В.
Принцип работы трехфазного двигателя
Трехфазный асинхронный двигатель работает на основе принципа вращающегося магнитного поля. Когда на обмотки статора подается трехфазное напряжение, создается магнитное поле, которое вращается с определенной частотой. Это поле индуцирует токи в роторе (обычно короткозамкнутом), что приводит к возникновению вращающего момента. Ротор начинает вращаться, стремясь "догнать" магнитное поле статора, но никогда не достигает его скорости (отсюда и название "асинхронный").
Трехфазный асинхронный двигатель работает на основе принципа вращающегося магнитного поля. Когда на обмотки статора подается трехфазное напряжение, создается магнитное поле, которое вращается с определенной частотой. Это поле индуцирует токи в роторе (обычно короткозамкнутом), что приводит к возникновению вращающего момента. Ротор начинает вращаться, стремясь "догнать" магнитное поле статора, но никогда не достигает его скорости (отсюда и название "асинхронный").

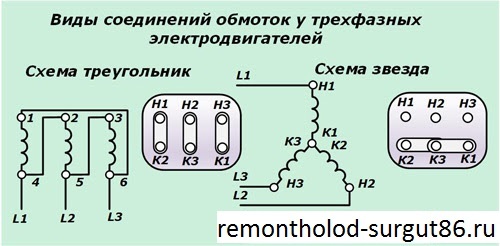

Основные схемы подключения трехфазного двигателя
Трехфазные двигатели могут подключаться к сети двумя основными способами: "звездой" и "треугольником". Выбор схемы зависит от напряжения сети и характеристик двигателя.
Трехфазные двигатели могут подключаться к сети двумя основными способами: "звездой" и "треугольником". Выбор схемы зависит от напряжения сети и характеристик двигателя.
- Схема "звезда" (Y)
- Все концы обмоток статора соединяются в одной точке (нейтрали).
- Начала обмоток подключаются к фазам сети.
- Такая схема используется для работы при более высоких напряжениях (например, 380 В).
- Преимущества: меньшие пусковые токи, плавный пуск.
- Схема "треугольник" (Δ)
- Каждая обмотка подключается между двумя фазами.
- Используется для работы при более низких напряжениях (например, 220 В).
- Преимущества: больший пусковой момент, но и большие пусковые токи.

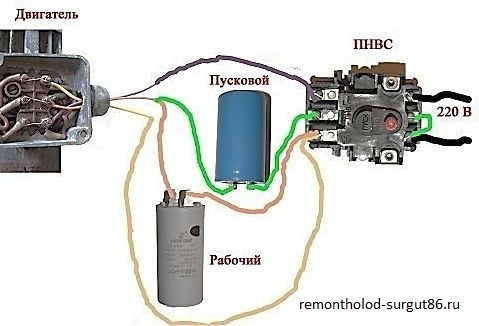

Как подключить трехфазный двигатель к однофазной сети 220 В
Подключение трехфазного двигателя к однофазной сети 220 В возможно, но требует использования дополнительных элементов, таких как фазосдвигающий конденсатор. Это позволяет создать имитацию трехфазного напряжения, необходимого для работы двигателя.
Этапы подключения:
Подключение трехфазного двигателя к однофазной сети 220 В возможно, но требует использования дополнительных элементов, таких как фазосдвигающий конденсатор. Это позволяет создать имитацию трехфазного напряжения, необходимого для работы двигателя.
Этапы подключения:
- Выбор схемы подключения
- Для однофазной сети чаще используется схема "треугольник".
- Переключите обмотки двигателя в схему "треугольник" (если это предусмотрено конструкцией двигателя).
- Подключение конденсаторов
- Рабочий конденсатор подключается параллельно одной из обмоток для создания фазового сдвига.
- Пусковой конденсатор (если требуется) используется для увеличения пускового момента и отключается после запуска двигателя.
- Подключение к сети
- Одна фаза подключается к одной из вершин "треугольника".
- Вторая фаза подключается через конденсатор к другой вершине.

Можно ли подключить однофазный двигатель к трехфазной сети?
Однофазные двигатели не предназначены для работы в трехфазной сети. Они имеют только одну рабочую обмотку и не могут создать вращающееся магнитное поле, необходимое для работы в трехфазной системе. Попытка подключения может привести к повреждению двигателя.
Однофазные двигатели не предназначены для работы в трехфазной сети. Они имеют только одну рабочую обмотку и не могут создать вращающееся магнитное поле, необходимое для работы в трехфазной системе. Попытка подключения может привести к повреждению двигателя.
Заключение
Трехфазные двигатели — это универсальные устройства, которые можно адаптировать для работы в различных условиях. Подключение к однофазной сети 220 В возможно, но требует использования конденсаторов и правильной схемы подключения. Однако обратное подключение (однофазного двигателя к трехфазной сети) недопустимо и может привести к поломке оборудования.
Если у вас остались вопросы или требуется помощь с подключением, обратитесь к специалисту. Будьте осторожны при работе с электричеством!
Трехфазные двигатели — это универсальные устройства, которые можно адаптировать для работы в различных условиях. Подключение к однофазной сети 220 В возможно, но требует использования конденсаторов и правильной схемы подключения. Однако обратное подключение (однофазного двигателя к трехфазной сети) недопустимо и может привести к поломке оборудования.
Если у вас остались вопросы или требуется помощь с подключением, обратитесь к специалисту. Будьте осторожны при работе с электричеством!
